新疆蒸汽锅炉、新疆燃煤热水锅炉
￥138000.00
河南周口
河南省恒安锅炉有限公司
本网推荐
  • 图文详情
  • 产品参数

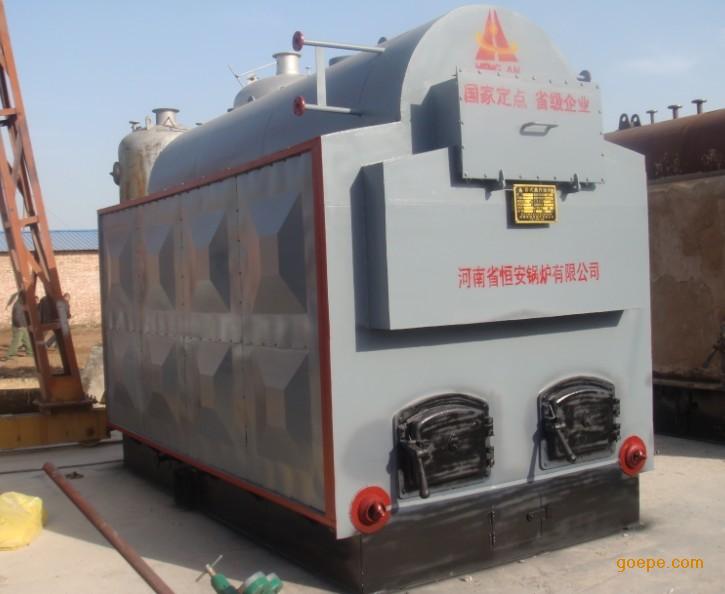

DZH蒸汽锅炉、新疆蒸汽锅炉：

新型DZH蒸汽锅炉为单锅筒纵置式水火管锅壳锅炉。燃烧设备为活动炉排。炉膛左右两侧水冷壁为辐射受热面，两翼烟道及锅筒内螺纹烟管为对流受热面。前后炉墙和两侧水冷壁外面采用耐火砖砌筑而成。该锅炉采用拱型管板、螺纹烟管等技术，解决了锅壳式锅炉的管板裂纹，锅筒下部鼓包、热效率低、煤质适应性差等问题。燃烧过程：燃料进入炉膛在炉排上燃烧，生产的烟气沿锅筒底部经有中间隔墙上的出烟口进入两翼对流管束，通过前烟箱进入螺纹烟管，经过除尘器，由引风机抽引通过烟囱排入大气。

技术特点：

  •     采用拱型管板与螺纹烟管组成锅筒，使锅筒由准钢性体变为准弹性体结构，取消了管板区的拉撑件，减少了应力。管板内烟管由两回程改为单回程，解决了管板裂纹的难题。
  •     锅筒下部由于布置了上升管排，消除了锅筒底部的死水区，使泥渣不易沉积，锅筒高温区能得到良好的冷却，预防了锅筒下部鼓包。
  •     采用高效传热螺纹烟管，获得了强化传热效果，达到锅炉升温、升压快的特点，提高了锅炉的热效率。
  •     结构紧凑，与同类型锅炉比较，外性尺寸小，节省锅炉房基建投资。

运行稳定、调整方便、出力足。具有110%超负荷能力。

  •     采用螺纹烟管强化传热，提高了传热系数和热效率，由于烟气在管内有扰动作用。烟管内不易积灰，起到自清扫的作用。
  •     炉膛内的八字墙、出口烟窗部分均有一定降尘作用。使锅炉的原始排尘浓度控制在标准以下，保证了锅炉烟尘排放达到国家环保规定的指标。产品出厂： 该锅炉为整装出厂。鼓风机、引风机、除尘器、电控台、水泵、阀门、仪表、烟风道接管等，按图纸配套出厂或按合同规定出厂。







三

YXWS8156-00-0

平台、扶梯





1

YXWS8156-01-0

长扶手柱

本厂

22

2

YXWS8156-02-0

前平台

本厂

1

3

YXWS8156-03-0

托架

本厂

4

4

YXWS8156-04-0

槽钢支撑

本厂

4

5

YXWS8156-05-0

上平台

本厂

1

6

YXWS8156-06-0

短扶梯Ⅰ

本厂

1

7

YXWS8156-07-0

栏杆

本厂

38

8

YXWS8156-08-0

后平台

本厂

1

9

GB799-88

地脚螺栓M12χ220

郑州

2

10

YXWS8156-09-0

短扶梯Ⅱ

本厂

1

11

YXWS8156-01-0

短扶手柱

本厂

5

12

GB5780-86

螺栓      M12χ30

郑州

56

13

GB6170-86

螺母      M12

郑州

56

四

YXWS8156-00-0

烟风道





1

6×52

石棉带

周口

52

2

YXWS8156-01-0

锅炉烟气出口接管

本厂

1

3

GB6170-86

螺母      M16

郑州

4

4

YXWS8156-05-0

省煤器出口接管

本厂

1

5

YXWS8156-06-0

除尘器进口接管

本厂

1

6

YXWS8156-08-0

引风机入口接管

本厂

1

7

YXWS8156-09-0

引风机进口接管

本厂

1

8

GB5781-86

螺栓      M10χ30

郑州

254

9

GB6170-86

螺母      M10

郑州

254

10

GB799-86

地脚螺栓  M20χ400

郑州

8

11

GB6170-86

螺母      M20

郑州

8

12

9-19№10D左135°

引风机    电机功率：37KW

开封

1

六

G6-45-11№7.1A右0°

鼓风机    电机功率：7.5KW

开封

1

七

YXWS8158-00-0

省煤器

山东

1

八

XS-6A

除尘器

本厂

1

九

ZLX-6

出渣机

郑州

1

十

ZGS-6

上煤机（包括零部件）

郑州

1

十一

XBT-6.5A

调速箱     电机功率：3KW

天津

1

十二

JGGC8-200/25

补水泵     电机功率：11KW

郑州

1

十三

DX-6

电器控制柜

上海

1

十四

US-200A

水处理

美国

1

十五

供用户图样技术文件清单







1



安全阀排放量计算书

份

1

2



安装使用说明书

份

1

3



产品质量证明书

份

1

4



锅炉产品安全质量监督检验证书

份

1

5



锅炉主辅机总体布置图

份

1

6



锅炉总图

份

1

7



锅炉本体

份

1

8



管道、阀门仪表

份

1

10



平台扶梯总图

份

1

11



锅炉炉墙、保温层总图

份

1

12



锅炉基础图

份

1

13



链条炉排总图









河南省恒安锅炉有限公司

DZH DZL系列蒸汽锅炉配置清单

第1 页

共3页

序号

图号或型号

产   品   名   称

产地

数量

一



锅炉主机





⑴

YXWS8150-00-0

锅炉主机

本厂

1

二

YXWS8153-00-0

阀门仪表





1

Y-150

压力表  0~2.5MPa  2.5级

青岛

4

2

YX14H-2.5

压力表三通旋塞

青岛

1

3

YXW8253-01-0

压力表存水弯管

本厂

1

4

YMK-50-C

压力控制器

青岛

1

5

A48H-2.5C

全启弹簧安全阀PN2.5DN801.6~2.0MPa

开封

2

6

J41H-2.5C

主汽阀  PN2.5 DN150（主汽阀）

开封

1

7

J41H-2.5C

主汽阀  PN2.5 DN50（副汽阀）

开封

1

8

J41H-2.5C

截止阀  PN2.5 DN50（给水阀）

开封

1

9

H41H-2.5C

止回阀  PN2.5 DN50

开封

1

10

YXW8253-02-0

压力表存水弯管

本厂

1

11

A47H-2.5C

全启弹簧安全阀PN2.5 DN50 1.6~2.0MPa

开封

1

12

WMG-11

金属护套温度表

南京

1

13

P48H-2.5Q

排污阀PN2.5 DN50

开封

2

14

J41H-2.5C

截止阀PN2.5 DN50

开封

9

15

Q41F-1.6Q

球阀PN1.6 DN25

开封

4

16

X49F-25-440

平板水位计PN2.5 DN25  L=440

开封

2

17

SZB-IV

电极式水位控制器PN2.5 DN25  L=440

郑州

2

18

P48H-2.5Q

排污阀  PN2.5 DN40

开封

6

19

WZB-210

测温热电偶

南京

1

20

GB5780-86

螺栓      M12χ55

郑州

72

21

GB6170-86

螺母      M12

郑州

72

22

JB/T87-94

衬垫      40-2.5

郑州

16

23

GB5780-86

螺栓      M16χ70

郑州

40

24

GB6170-86

螺母      M16

郑州

40

25

JB/T87-94

衬垫      20-2.5

郑州

10
加工定制：否
燃料：燃煤锅炉
燃烧方式：室燃炉
出口压力：中压
结构形式：卧式
循环方式：辅助循环锅炉
适用燃料：多种燃料
品牌：恒安锅炉
